Comment installer une fiche de terminaison de champ?- Excellence Wire Ind. Co.,Ltd.(EXW)

1. Outils et matériaux requis
Bouche de terminaison sur le terrain (RJ45, M12 ou autre type).
Stripper de câble (pour le retrait précis des vestes).
Outil de punch-bas (pour la terminaison IDC).
Testeur de câble (pour vérifier la continuité et les performances).
Ciseaux ou coupeurs à chasse d'eau (pour les fils de coupe).

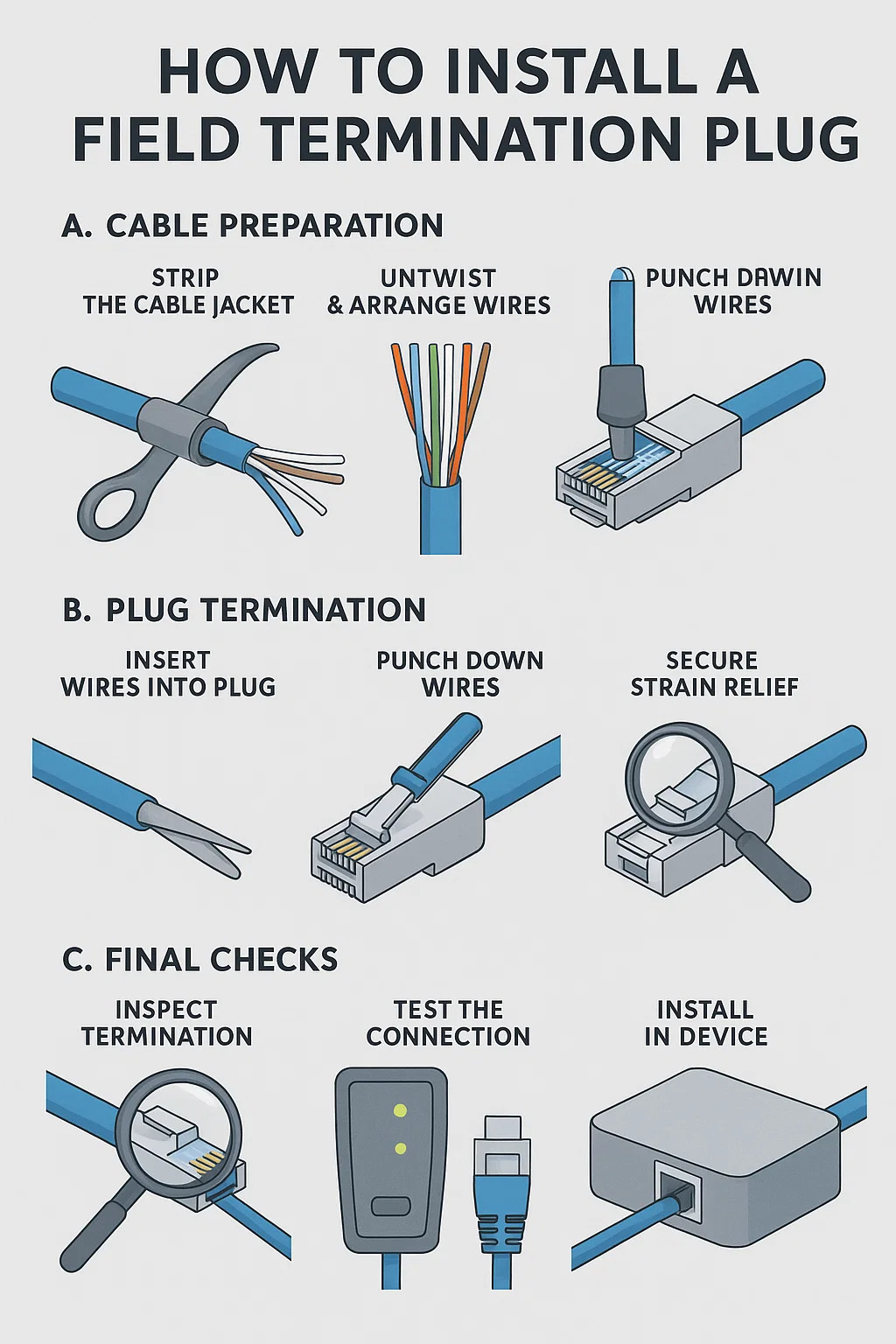

2. Installation étape par étape
A. Préparation du câble
--Trip la veste de câble
Utilisez une strip-teaseuse pour éliminer 1-1,5 pouces de la veste extérieure.
Évitez de piquer les conducteurs intérieurs.
- TUNTWIST et organisez des fils
Suivez le code couleur de la fiche (T568A ou T568B).
Gardez les rebondissements intacts jusqu'au point de résiliation.
- Trim fils à longueur
Couper les fils uniformément, en laissant 0,25-0,5 pouces exposé.

B. terminaison de bouche
- Inserter les fils en fiche
Alignez les conducteurs avec les emplacements IDC du plug.
Assurez-vous pas de fils croisés ou lâches.
- Fires de coups
Utilisez un outil de punch pour assembler fermement les fils.
Appliquez une pression uniforme pour éviter les connexions partielles.
- Sécortif de soulagement
Grampez la veste de câble à l'intérieur du bouchon pour éviter le retrait.

C. Vérification finale
- terminaison des inspects
Vérifiez aucun brin de fil parasite ni contacts mal alignés.
- Testez la connexion
Utilisez un certificateur de câble (pour les réseaux à grande vitesse) ou un testeur de continuité.
- Installation dans l'appareil
Branchez le périphérique cible (caméra IP, AP, etc.) et confirmez les fonctionnalités.

3. Erreurs courantes pour éviter
Fils de dépassement → Contact médiocre.
Ordre du fil incorrect → défaillance du signal.
Sauter le soulagement de la contrainte → Dommages causés par le câble au fil du temps.
Ne pas tester après l'installation → les défauts cachés.

4. Quand re-termination
Si les tests échouent (circuits ouverts / courts).
Si la fiche se sent lâche ou instable.
Si la corrosion ou les dommages sont visibles.

Étape	Action	Détails critiques	Outil / chèque
1. Câble de bande	Retirer 1–1,5 pouces de veste extérieure sans endommager les conducteurs intérieurs.	Évitez de couper l'isolation du fil; Préserver les rebondissements près de la fin de la veste.	Inspection visuelle de décapant de câble.
2. Disposez les fils	Déposez et alignez les fils à T568A / B schème.	Maintenir des rebondissements aux emplacements IDC; Pas de paires croisées.	Suivez le Guide de couleur de Plug (imprimé ou moulé).
3. Fils de garniture	Coupez les fils à 0,25–0,5 pouces exposé.	Assurer une longueur uniforme; Aucune effilochage se termine.	Choix à chasse d'eau (les ciseaux risquent des coupes inégales).
4. Insérer dans le bouchon	Fils de siège dans les bouchons Emplacements IDC jusqu'à ce qu'il soit complètement assis.	Les fils doivent atteindre les bas de la borne; pas de lacunes ni de désalignement.	Gagnifuling The pendant (Vérifiez les sièges sous un mauvais éclairage).
5. Punch Down	Résilier les fils avec outil de punch-down Angle de 45 °.	Presse ferme par fil unique; Évitez les coups de poing ou la surcompression partiels.	L'outil de punch-down d'impact (le non-impact peut nécessiter plusieurs frappes).
6. Sercurez le soulagement de la tension	Couper la veste de câble à l'intérieur du corps du bouchon.	La veste doit être serrée étroitement; Pas de fils exposés à l'extérieur du bouchon.	Test de remorqueur: traction douce pour confirmer les prises de soulagement de la souche.
7. Test Connection	Vérifiez la continuité, la carte du fil et (le cas échéant) Poe / Signal Stability.	Vérifiez les ouvertures / shorts; Valider l'impédance pour les liens à grande vitesse.	Certificateur de câble (par exemple, Fluke) ou testeur de base pour passer / échec.
8. Installer dans l'appareil	Connectez-vous au point de terminaison (appareil photo, AP, etc.) et confirmez l'opération.	Assurez-vous en toute sécurité les verrous de la prise; Pas de déconnexion intermittente.	Test fonctionnel (par exemple, ping, flux vidéo, vérification de la puissance Poe).
