Cordon de brassage coudé à 90 degrés | Câble Ethernet Cat.6A S/FTP RJ45 pour câblage dans des espaces restreints

Le cordon de brassage coudé à 90 degrés EXW est un câble Ethernet Cat.6A S/FTP conçu pour les espaces restreints, les situations de courbure particulières et les systèmes de câblage structuré haute densité.

Doté d'un connecteur coudé à 90 degrés, ce cordon de brassage aide à réduire la contrainte de flexion des câbles et à améliorer le routage des câbles dans des environnements d'installation limités.

Avec une structure de blindage S/FTP et des tests de composants à 100 %, il offre une transmission stable, une excellente protection EMI et une connectivité réseau fiable.

Made with bare copper conductors and 50U" gold-plated RJ45 plugs, it delivers long-term durability and stable network performance.

EXW fournit des solutions de cordons de brassage coudés OEM et ODM pour les marques de réseaux mondiaux.

Nous contacter

Principales fonctionnalités
● Conception de cordon de brassage RJ45 coudé à 90 degrés
● Câble Ethernet blindé Cat.6A S/FTP
● Idéal pour les espaces restreints et les applications de pliage spéciales
● Prend en charge les applications Ethernet 10G et 4PPoE
● Excellente protection EMI avec blindage S/FTP
● Composant testé à 100 %
● Connecteurs RJ45 plaqués or 50U"
● Conducteurs en cuivre nu
● Jusqu'à 1 200 cycles d'accouplement
● Température de fonctionnement : -10°C à 60°C
● Conforme aux normes ISO/IEC 11801 et ANSI/TIA-568.2-E
● Certifié UL, ETL, DELTA, CE ; Conforme RoHS et REACH
● Cat.6A / Cat.6 / Cat.5E blindé et non blindé disponible
● Personnalisation OEM/ODM disponible

• N° de pièce EXW et description

6ASSXXAngle : Cordon de brassage rond incassable Cat.6A S/FTP, moulé, PVC/LSOH/TPE/PUR

• Assurance qualité

Test de composant 100 % Cat.6A (fournir les données de test d'origine à notre client)

• Certificat

Certifié UL/ETL/DELTA/4PPoE/CE et conforme à RoHS et REACH

• Application

* Réseau Ethernet

* Projet de réseautage informatique

* Transmission audio et de données

* Réseaux numériques

* Communication réseau à large bande

• Code couleur standard EXW

• Tarif du forfait standard

Longueur (M)	Cat.6A S/FTP (pièces)	NW(KG)	GW (KG)	Méthode d'emballage	Taille des cartons
0.5	200	6.67	7.67	1 pc/sac vide avec étiquette	400375290MM(0.0435CBM)
1	120	6.59	7.59
2	100	9.34	10.34
3	80	10.20	11.20
5	50	10.06	11.06
10	25	10.04	11.04
15	25	14.46	15.46
20	18	13.62	14.62

Code couleur des fils

blanc - bleu/bleu

blanc - orange/orange

blanc - vert/vert

blanc - marron/marron

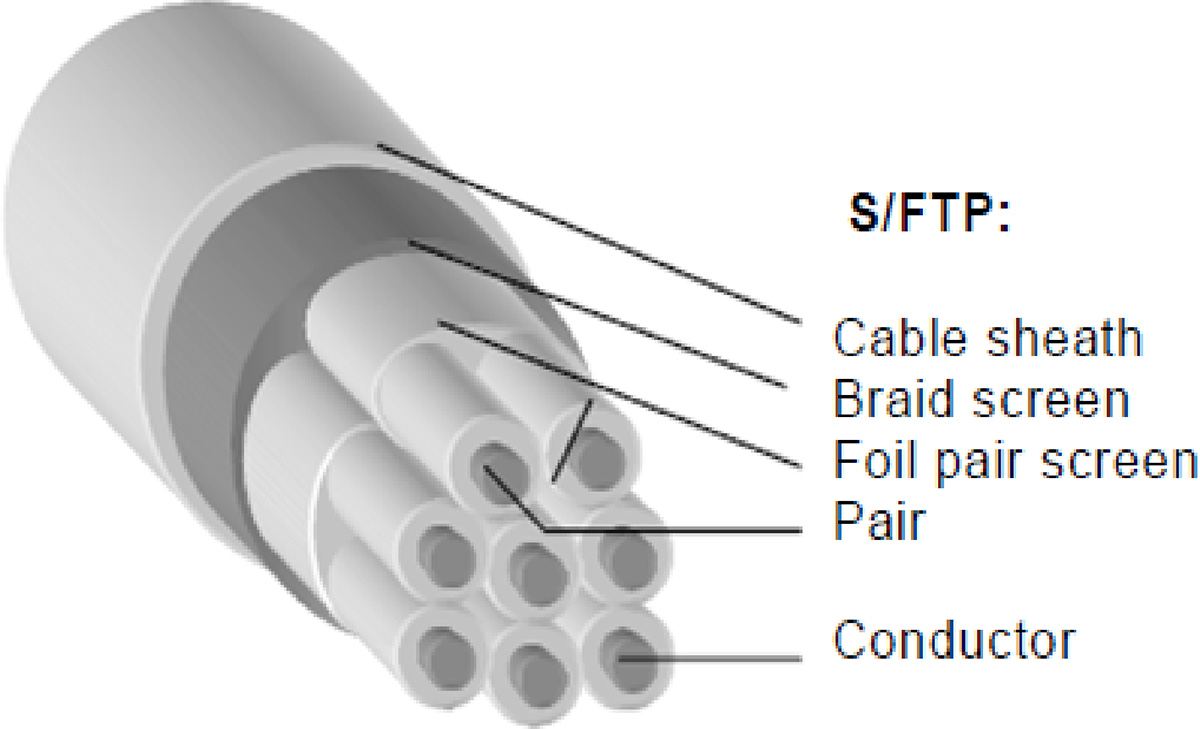

• Composant

Conducteur:	AWG 26 (cuivre toronné 7x 0,16 mm), 4 paires, 8C
Isolateurs :	PE
Diamètre d'isolation :	1,02 ± 0,05 mm
Blindage tressé (cuivre étamé) :	16/5/0.10T
Couverture:	≥40%
Veste:	PVC/LSOH/TPE/PUR
Diamètre de la gaine :	6,2 ± 0,2 mm

• Caractéristiques électriques

Condition SUIVANTE :	Marge de 1 dB par rapport à ANSI/TIA-568.2-D
Exigence de perte de retour :	Marge de 1 dB par rapport à ANSI/TIA-568.2-D
Note actuelle:	1,5 A
La resistance d'isolement:	100 MΩ min
Contacter la résistance :	20 mΩ maximum
Résistance diélectrique:	500 VCA (rms)
Tension:	72 Vcc max

• Charactéristiques mécaniques

Durée de vie :	750 cycles d'accouplement
Température d'installation :	0/50℃
Température de fonctionnement et de stockage :	-20/60℃
Résistance à la traction du câble à la prise :	20 livres (min)
Force de traction:	10N(maximum)
