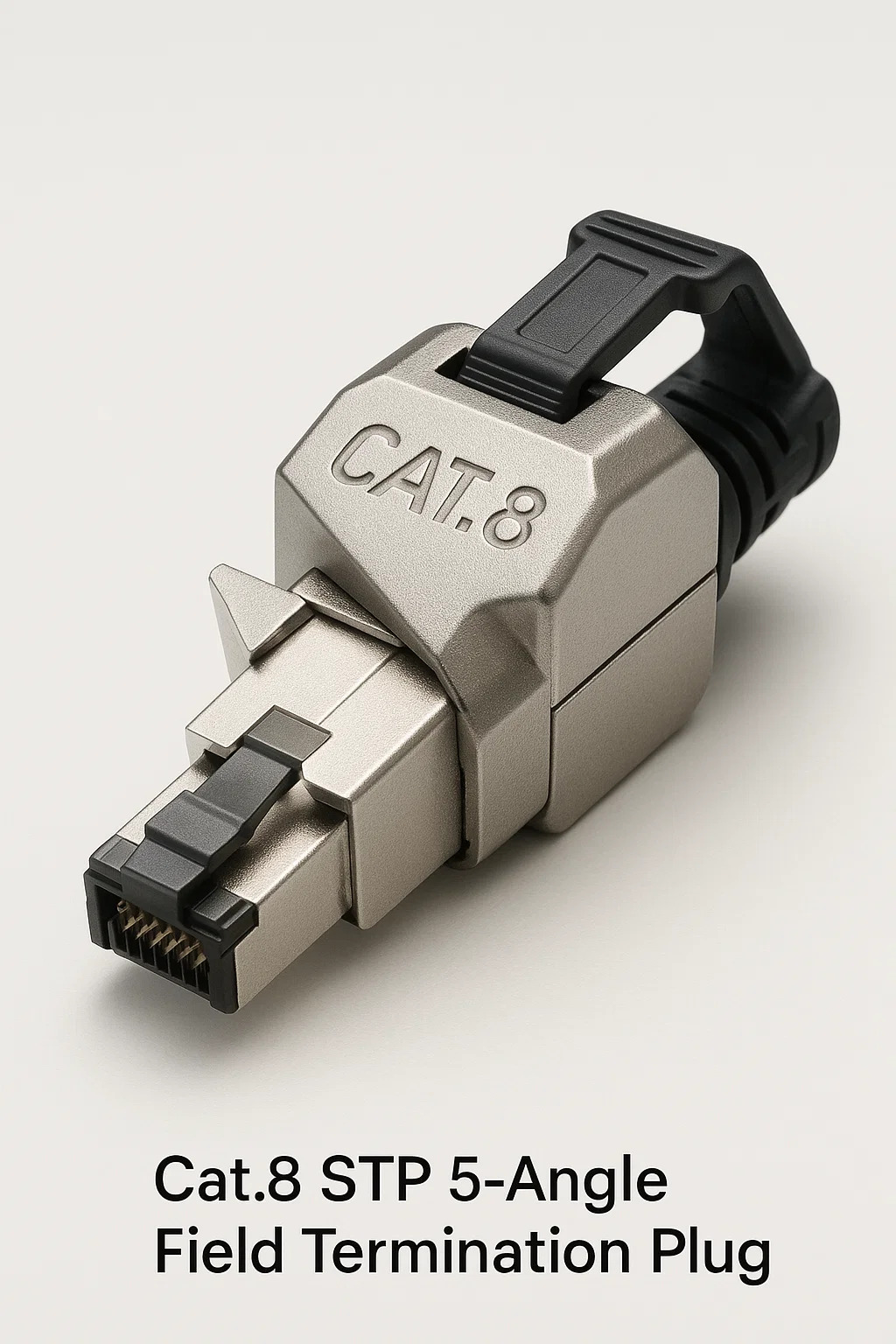

Cat.8 STP à 5 angles de terminaison de champ de champ

1. Objectif de conception de base
Optimisation de l'espace: 45 ° de bougie incliné les câbles de corps sur le côté, en évitant l'obstruction dans les installations exiguës (par exemple, les ports arrière du serveur).
Boundage à haute densité: combine le blindage STP à double couche (tresse globale en feuille de paire individuelle) avec des contacts de mise à la terre inclinés pour maintenir la défense EMI.

2. Caractéristiques structurelles
Insert incliné de précision
L'insert métallisé tourne les trajets du signal à 45 ° en interne, préservant l'impédance sans virages tranchants.
Soulagement de la déformation renforcé
Pivoting Pinmp sécurise le câble tout en permettant un réglage directionnel ± 30 ° après l'installation.
Coquille industrielle
Le boîtier en alliage de zinc avec sceau IP67 (facultatif) résiste à l'impact, à la poussière et à l'humidité.

3. Processus de résiliation
Préparation du bouclier
Décollez la tresse globale, coupez des feuilles de paire pour exposer 3 mm pour le contact avec les anneaux de mise à la terre de Plug.
Manipulation des conducteurs
Insérez des fils dans des emplacements IDC à clés avec <0,3 mm Unfist - le désalignement échoue un réglage de 40 Gbit / s.
Séquence de mise à la terre
Secure des boucliers de paire aux bornes internes.
Pliez la tresse globale sur le collier de mise à la terre.
Bouc-bouclier à bout-à-dire pour une couverture à 360 °.

4. Scénarios de déploiement
Centres de données: commutateurs haut de gamme avec des ports empilés verticalement.
Robotique: bras articulés nécessitant une flexibilité du câble.
Militaire / aérospatial: enceintes lourdes de vibrations avec contraintes d'espace.

5. Avantages critiques
Contre les bouchons droits • Économise 60% d'espace latéral • Réduit le couple de câble aux ports
Contre les adaptateurs • Élimine les points de connexion supplémentaires • Préserve l'intégrité du signal pour 2000 MHz

6. Avertissements d'installation
Contrôle du rayon de pliage
Maintenir un diamètre de câble ≥8x avant / après le bouchon; Les virages tranchants induisent une perte de retour.
Vérification de mise à la terre
Test Shield Continuity (0,1Ω MAX) - Les conceptions inclinées risquent les lacunes au sol.
Restrictions d'outils
Nécessite un outil de punch-bas à profil bas pour le dégagement de l'accès latéral.

7. Limites
Aucune réparation sur le terrain: les contacts endommagés nécessitent un remplacement complet des bouchons.
Compatibilité du port: échoue dans les prises de profondeur peu profonde (par exemple, commutateurs hérités).
Coût: 3 × Premium par rapport aux bouchons Cat.8 standard.

8. Notes du fabricant
Marques spécialisées: Siemon (360 ° MAX), connectivité TE (IQ45 industriel), panduit (paire torsadé ancrée).
Évitez les clones génériques: les introductions par abdomen manquent d'internes d'impédance.
