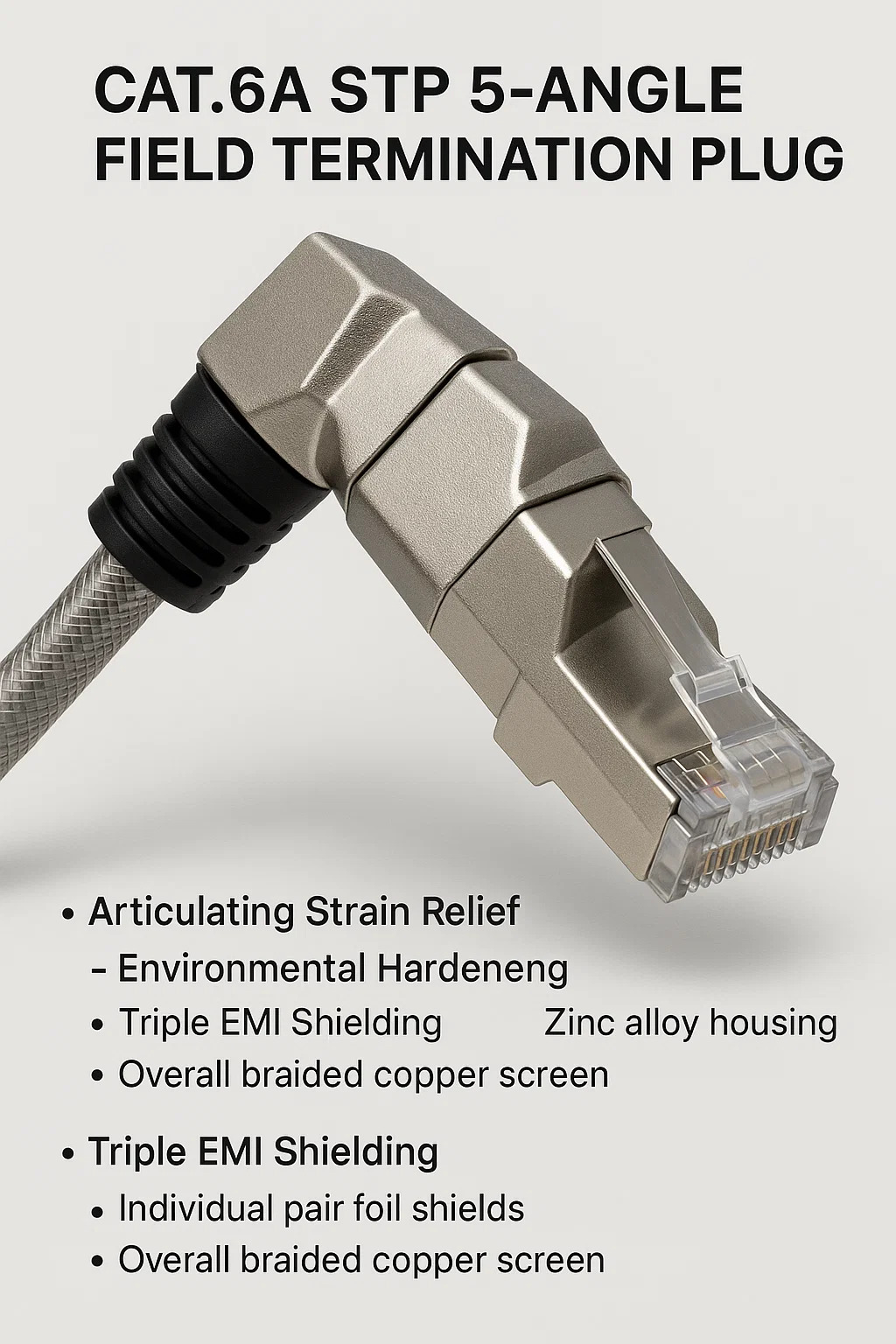

Prise de terminaison de champ à 5 angles Cat.6A STP

1. Objectif principal de la conception
Optimisation de l'espace : comporte un corps incliné à 45° avec un réglage sur 5 positions (±30° vertical, ±15° horizontal) pour acheminer les câbles dans des espaces restreints (par exemple, racks de serveurs, armoires de commande).
Triple blindage EMI : combine :
Boucliers individuels en aluminium
Écran global en cuivre tressé
Le boîtier en alliage de zinc bloque les interférences des moteurs/VFD dans les environnements industriels.

2. Innovations structurelles
Soulagement de la tension articulé :
Le collier pivotant absorbe les vibrations et les contraintes de flexion (par exemple, bras robotiques, AGV).
Durcissement environnemental :
Les joints classés IP68 (joints en silicone à verrouillage fileté) résistent à la pénétration d'eau/poussière.
Contacts à haut rendement :
Les broches plaquées or de 50 µ" résistent à 100 000 cycles d'accouplement et à 90 W PoE sans arc.

3. Flux de travail de résiliation
Préparation du bouclier :
Pliez la tresse globale sur la gaine du câble ; pince sous virole métallique.
Coupez les paires de feuilles pour exposer 3 mm ; se terminer par des languettes de mise à la terre.
Manipulation des fils :
Maintenir une détorsion < 8 mm ; insérer dans les emplacements IDC à clé (norme T568B).
Verrouillage d'angle :
Définir l'orientation ; serrez le collier à 0,6 N·m pour la compression du joint.

4. Applications clés
Robotique : Gestion des câbles dans les bras articulés (compatibilité ISO 9409).
Machines mobiles : déploiements soumis à de fortes vibrations (trains, chargeurs de chariots élévateurs).
Environnements difficiles : transformation des aliments (classés lavables), usines chimiques.

5. Avantages par rapport aux fiches droites

Défi	Solution à 5 angles	Risque de prise droite
Panneaux encombrés	Efface instantanément les ports/câbles adjacents.	Le câble est plié à l'entrée du port.
Vibrations constantes	L'articulation empêche la fatigue du fil.	Conducteurs de fractures de contrainte.
Points chauds EMI	Maintient la continuité du bouclier à 360°.	Le sol se brise pendant le mouvement.

6. Règles d'installation critiques
Liaison du blindage : vérifiez la résistance ≤0,1 Ω entre la coque de la fiche et le blindage du câble.
Rayon de courbure : Maintenez un diamètre de câble ≥4× après le réglage de l'angle.
Outil requis : utilisez un outil de poinçonnage à profil bas pour un accès en angle.

7. Indicateurs de défaillance
Réinitialisation PoE : mauvais contact des broches ou échec de la mise à la terre du blindage.
Chutes de vitesse : paires non torsadées > 10 mm ou fuite EMI.
Surchauffe : broches surchargées (dépassant 90 W PoE).

8. Limites
Compatibilité des câbles : nécessite Cat.6A STP (S/FTP ou F/UTP).
Profondeur du port : peut ne pas convenir aux prises peu profondes (vérifiez les spécifications de l'appareil).
Coût : 2 à 3 × premium par rapport aux fiches standard.
