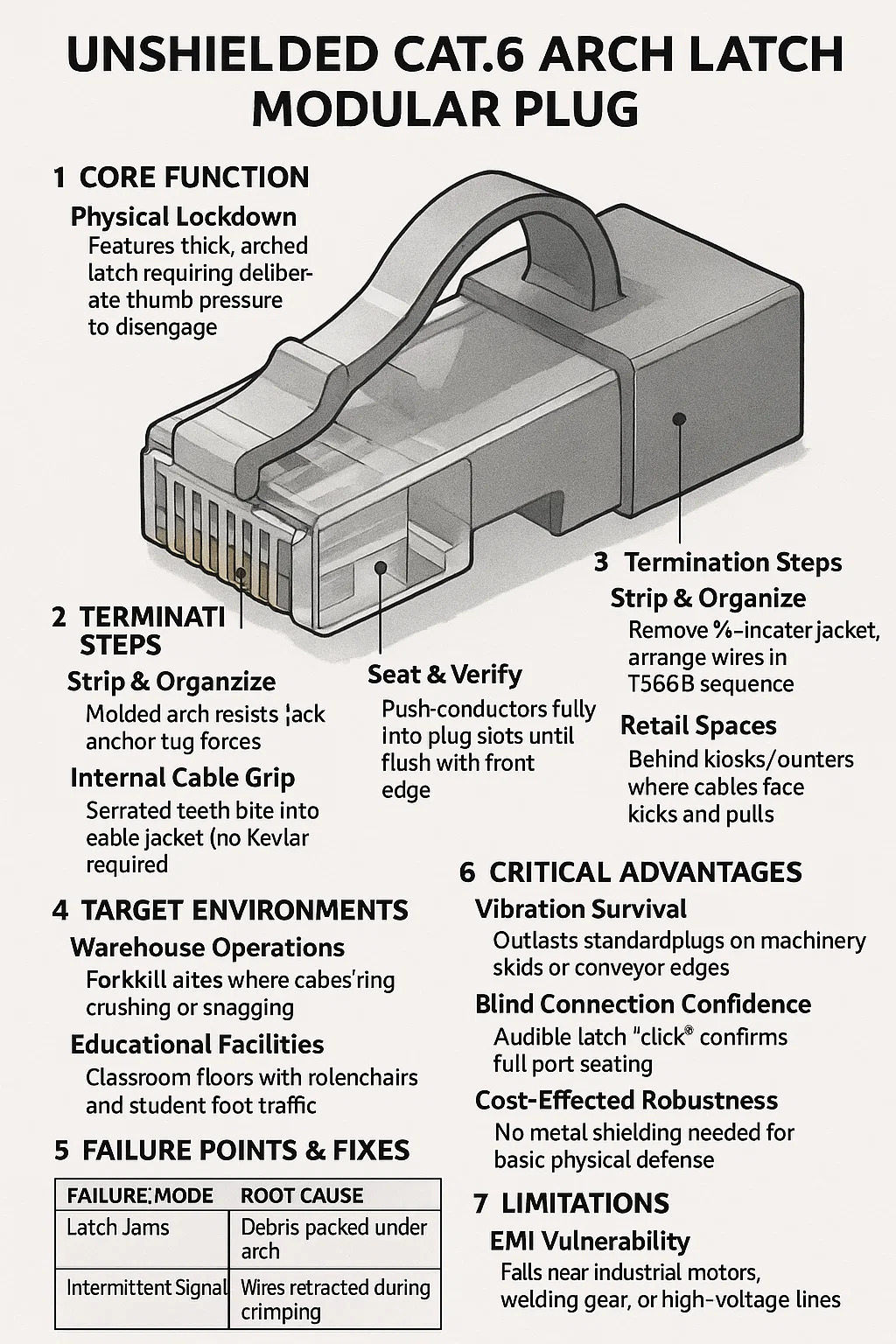

Prise modulaire à loquet en arc Cat.6 non blindée

1. Fonction principale

Verrouillage physique : comporte un loquet épais et arqué (nervuré ou cranté) nécessitant une pression délibérée du pouce pour se désengager, empêchant ainsi un débranchement accidentel dans les zones à fort trafic.
Gestion des performances : prend en charge Ethernet 10 Gbit/s jusqu'à 55 mètres, ciblant les environnements où les interférences électromagnétiques sont négligeables mais où les câbles sont soumis à des abus physiques.

2. Construction structurelle

Conception de loquet renforcée :
L'arche moulée résiste aux cassures lorsqu'elle est frappée ou accrochée ; résiste aux impacts répétés des chariots et de la circulation piétonnière.
Poignée de câble interne :
Les dents dentelées mordent dans la gaine du câble (pas de Kevlar requis), ancrant contre les forces de traction jusqu'à 50 lb.
Intégrité des contacts :
Les broches plaquées or maintiennent une connexion résistante à l'oxydation malgré l'accumulation de poussière/saleté.

3. Étapes de résiliation

Dénuder et organiser :
Retirez la gaine extérieure de ¾ de pouce ; Disposez les fils dans l'ordre T568B avec une détorsion <13 mm.
Asseyez-vous et vérifiez :
Poussez les conducteurs à fond dans les fentes des fiches jusqu'à ce qu'ils affleurent le bord avant.
Déploiement du sertissage :
L'action de sertissage unique verrouille les fils, saisit la gaine et enclenche le loquet en position armée.

4. Environnements cibles

Opérations d'entrepôt :
Allées de chariots élévateurs où les câbles risquent de s’écraser ou de s’accrocher.
Équipements éducatifs :
Sols de classe avec chaises roulantes et circulation piétonnière des étudiants.
Espaces de vente au détail :
Derrière les kiosques/comptoirs où les câbles font face à des coups de pied et à des tractions.

5. Points de défaillance et correctifs

Mode de défaillance Cause première Atténuation sur site
Loquet bloqué Débris emballés sous l'arche Souffler de l'air comprimé sous le loquet
Signal intermittent Fils rétractés pendant le sertissage Fiche coupée ; résilier
Usure du loquet Tentatives de désengagement vertical Remplacez le bouchon après 5 retraits grossiers

6. Avantages critiques

Survie aux vibrations : dure plus longtemps que les bouchons standard sur les patins de machines ou les bords de convoyeurs.
Confiance de connexion aveugle : le « clic » sonore du loquet confirme l'assise complète du port.
Robustesse économique : aucun blindage métallique n'est nécessaire pour la défense physique de base.

7. Limites

Vulnérabilité EMI : défaillance à proximité de moteurs industriels, d'équipements de soudage ou de lignes à haute tension.
Limite de distance Cat.6 : pas pour les courses de 10 Gbit/s au-delà de 55 mètres.
Pas de chemin de blindage : impossible de moderniser des câbles blindés sans interrompre les performances.
