Qu'est-ce qu'une fiche modulaire blindée cat.5e à loquet en arc ?
ACCUEIL / Nouvelles / Nouvelles de l’Industrie / Qu'est-ce qu'une fiche modulaire blindée cat.5e à loquet en arc ?

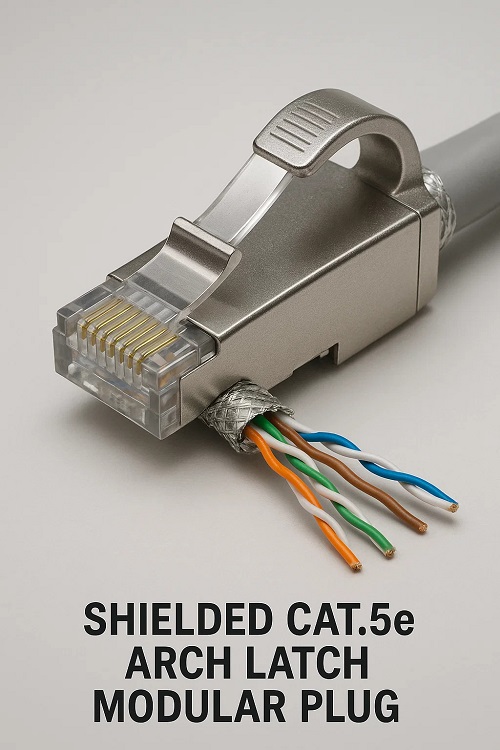

Prise modulaire blindée Cat.5e à loquet en arc
Content
1. Objectif principal de la conception
Sécurité physique de défense EMI : combine un blindage métallisé avec un loquet arqué pour les environnements soumis à des interférences et des vibrations (par exemple, les usines, les laboratoires médicaux).
Mise à la terre critique : le blindage doit se lier à la coque de la fiche pour détourner le bruit EMI/RFI.
2. Principales caractéristiques structurelles
Boîtier blindé :
La coque en alliage de zinc ou en plastique métallisé achemine les interférences vers la terre.
Loquet d'arche renforcé :
La languette épaisse et nervurée résiste aux accrocs et aux impacts répétés.
Mise à la terre intégrée :
Les dents métalliques percent la feuille/tresse de blindage du câble lors du sertissage.
3. Flux de travail de résiliation
Préparation du bouclier :
Dénuder la gaine pour exposer le bouclier de 15 mm ; plier la tresse/le film sur la veste.
Liaison au sol :
Positionnez le bouclier sous les dents de serrage métalliques de la fiche.
Insertion du fil :
Alignez les fils selon T568B ; pousser jusqu'à ce qu'il soit assis.
Sertissage et verrouillage :
Action de sertissage unique :
Compresse les contacts
Mord le bouclier au boîtier
Déploie un loquet en arc.
4. Applications cibles
Dispositifs médicaux :
Bloque les EMI des appareils IRM/ultrasons à proximité des réseaux.
Ateliers d'usinage CNC :
Résiste au bruit du moteur et aux coups de pied physiques des opérateurs.
Systèmes audiovisuels pour salles de cinéma :
Survit aux remorqueurs à câble lors d'événements en direct.
5. Modes de défaillance et correctifs
| Échec | Parce que | Correctif sur le terrain |
|---|---|---|
| Surtension de bruit EMI | Le bouclier n'entre pas en contact avec les dents | Re-sertir avec une force vers le bas |
| Fracture du verrou | Tirage vertical (pas de presse inclinée) | Sécurisé avec une boucle à fermeture éclair |
| Terre intermittente | Corrosion sur les dents du bouclier | Grattez les dents; appliquer un antioxydant |
6. Avantages critiques par rapport à non blindé
| Menace | Bouchon de verrouillage en arc blindé | Version non blindée |
|---|---|---|
| EMI des moteurs | Détourne le bruit vers le sol | Supprime les paquets ; limitation de vitesse |
| Décharge statique | Le chemin vers le sol empêche la destruction du port | Risques d'endommagement des interrupteurs/appareils |
| Utilisation de câbles blindés | Maintient une protection de bout en bout | Rompt la continuité du bouclier |
7. Limites
Dépendance à la terre : nécessite des ports/périphériques mis à la terre.
Réutilisabilité : le loquet s'affaiblit après 10 retraits.
Attention à l'outil : les sertisseuses standard peuvent manquer la morsure du bouclier.
