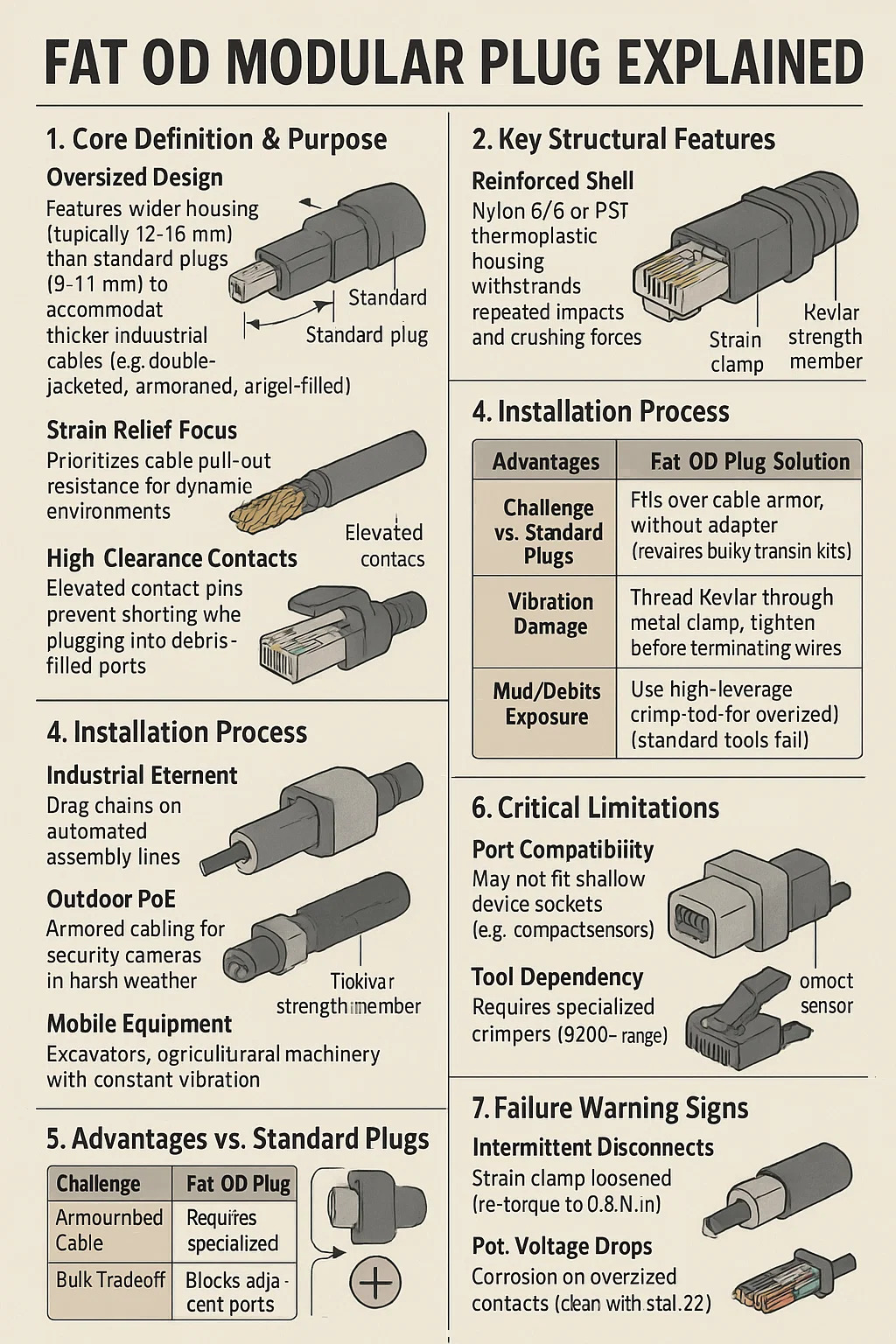

Prise modulaire Fat OD Expliqué
1. Définition de base et objectif
Conception surdimensionnée : comporte un boîtier plus large (généralement de 12 à 16 mm de diamètre) que les fiches standard (9 à 11 mm) pour accueillir des câbles industriels plus épais (par exemple, à double gaine, blindés ou remplis de gel).
Objectif anti-traction : donne la priorité à la résistance à l'arrachement des câbles pour les environnements dynamiques (robotique, convoyeurs, machinerie lourde).
2. Principales caractéristiques structurelles
Coque renforcée :
Le boîtier thermoplastique en nylon 6/6 ou PBT résiste aux impacts répétés et aux forces d'écrasement.
Pince de contrainte à double point :
Les dents métalliques saisissent la gaine du câble, l'élément de renforcement en Kevlar séparément.
Contacts à grand dégagement :
Les broches de contact surélevées empêchent les courts-circuits lors du branchement dans des ports remplis de débris.
3. Applications typiques
Ethernet industriel :
Faites glisser les chaînes sur les chaînes d'assemblage automatisées.
PoE extérieur :
Câblage blindé pour caméras de sécurité par mauvais temps.
Équipement mobile :
Excavatrices, machines agricoles à vibrations constantes.
4. Processus d'installation
Préparation du câble :
Dénudez la gaine extérieure pour exposer une longueur de 40 à 50 mm (révèle les conducteurs des éléments de renforcement).
Verrouillage des membres de force :
Enfilez le Kevlar dans la pince métallique ; serrez avant de terminer les fils.
Terminaison:
Utilisez un outil de sertissage à fort effet de levier pour les contacts surdimensionnés (les outils standard échouent).
5. Avantages par rapport aux fiches standard
| Défi | Solution de bouchon de graisse OD | Risque de prise standard |
|---|---|---|
| Acheminement des câbles blindés | S'adapte sur l'armure de câble sans adaptateur | Nécessite des kits de transition volumineux |
| Dommages causés par les vibrations | Le double serrage évite la fatigue du conducteur | Les fils se cassent aux points de contact |
| Exposition à la boue et aux débris | Les contacts élevés évitent les courts-circuits au sol | Les débris pontent les contacts |
6. Limites critiques
Compatibilité des ports :
Peut ne pas convenir aux prises d'appareils peu profondes (par exemple, capteurs compacts).
Dépendance à l'outil :
Nécessite des sertisseuses spécialisées (gamme de 200 $).
Compromis en gros :
Occupe 2 à 3 fois plus d'espace que le RJ45 ; bloque les ports adjacents.
7. Signes d’avertissement de panne
Déconnexions intermittentes : collier de serrage desserré (resserrer à 0,8 N·m).
Chutes de tension PoE : Corrosion sur les contacts surdimensionnés (nettoyer avec le stabilant 22).
Glissement de la gaine du câble : Kevlar non fixé dans les dents métalliques.
