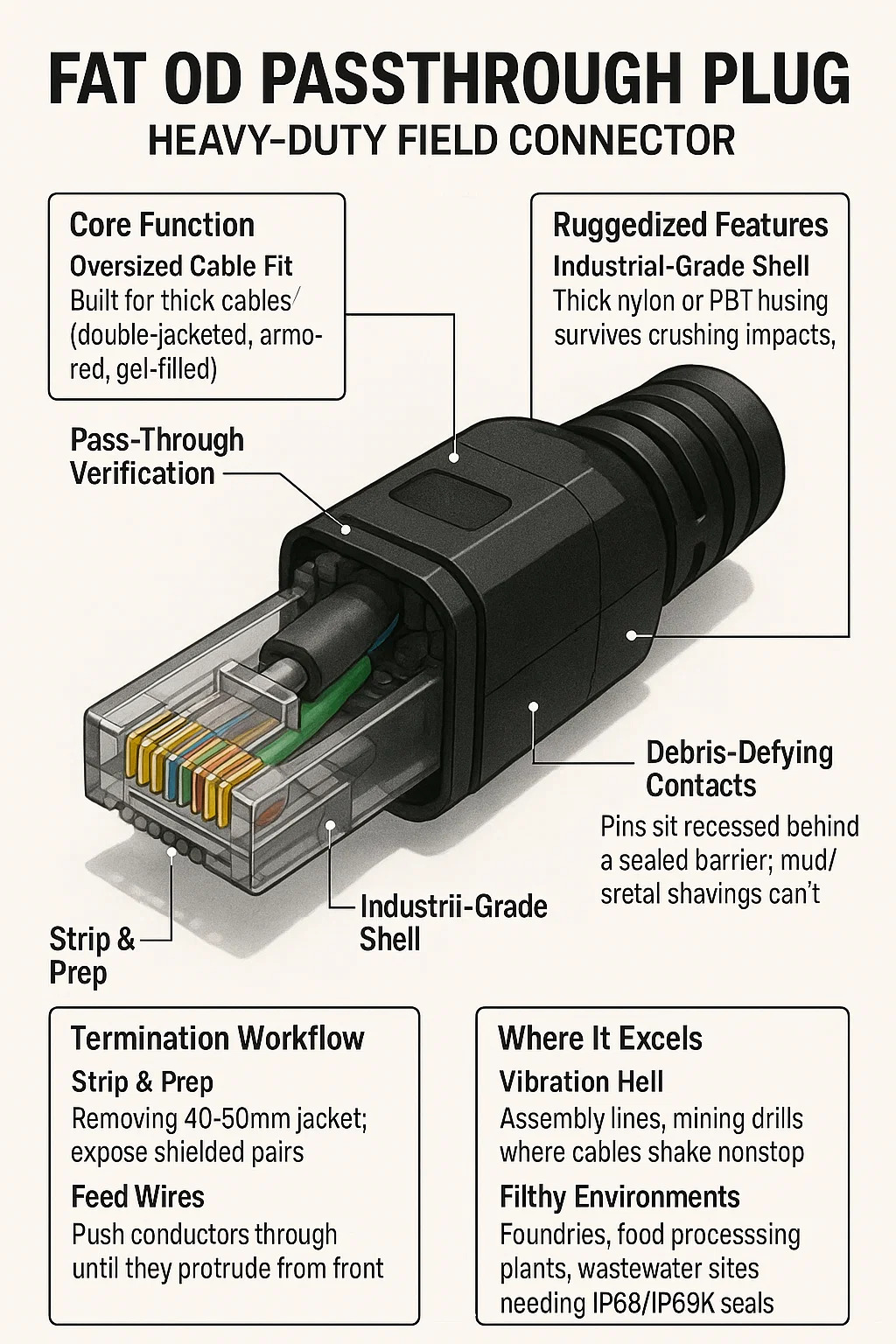

Prise de passage Fat OD : Connecteur de terrain robuste

1. Fonction principale

Ajustement de câble surdimensionné : conçu pour les câbles épais (à double gaine, blindés, remplis de gel) qui ne conviennent pas aux fiches standard.
Vérification par passage : les fils s'enfilent entièrement à travers le corps de la fiche, visible à l'avant, de sorte que vous puissiez commander les fils avant de les sertir.

2. Fonctionnalités robustes

Coque de qualité industrielle : le boîtier épais en nylon ou PBT survit aux impacts d'écrasement, aux huiles et à l'exposition aux UV.
Poignée double point : des pinces métalliques séparées mordent la gaine du câble et le fil Kevlar interne - pas de retrait sous l'effet des vibrations.
Contacts défiant les débris : les broches sont encastrées derrière une barrière scellée ; les copeaux de boue/métal ne peuvent pas les court-circuiter.

3. Flux de travail de résiliation

Décapage et préparation : retirez la gaine extérieure de 40 à 50 mm ; exposer les paires blindées/Kevlar.
Fils d'alimentation : poussez les conducteurs à travers la fiche jusqu'à ce qu'ils dépassent de l'avant.
Valider la séquence : confirmer visuellement la commande T568A/B à travers le capot transparent.
Sertissage et coupe : action d'un seul outil :
Compresse les contacts sur les fils
Verrouille les pinces de contrainte
Coupe les excédents de fils à ras (lame intégrée).

4. Là où il excelle

L’enfer des vibrations : chaînes de montage, foreuses minières, matériel ferroviaire, où les câbles tremblent sans arrêt.
Environnements sales : fonderies, usines de transformation des aliments, sites de traitement des eaux usées nécessitant des joints IP68/IP69K.
Terminaisons anti-panique aveugle : travaux dans des tunnels à faible luminosité ou armoires de commande étroites : voyez les câbles au lieu de deviner.

5. Pièges d'échec

Ignorer le bouclier : tresse touchant les broches de signal pendant la traversée = chaos EMI.
Négligence en Kevlar : Oublier de serrer d'abord l'élément de force → le câble se déchire plus tard.
Fils ébarbés : les couteaux émoussés laissent des pointes de cuivre ; perce l'isolation, court-circuite PoE.

6. Compromis et limites

Port Depth Wars : une longueur de fiche supplémentaire de 3 mm bloque les prises peu profondes (testez d'abord l'ajustement).
Pas de restauration : sertissage = permanent ; mauvais ordre de câblage ? Coupez et mangez le prix.
Maux de tête liés aux outils : starter à sertir standard – nécessite des outils à cliquet robustes.
Choc de prix : coûte 8 × fiches RJ45 standard ; justifier par des retouches réduites.
