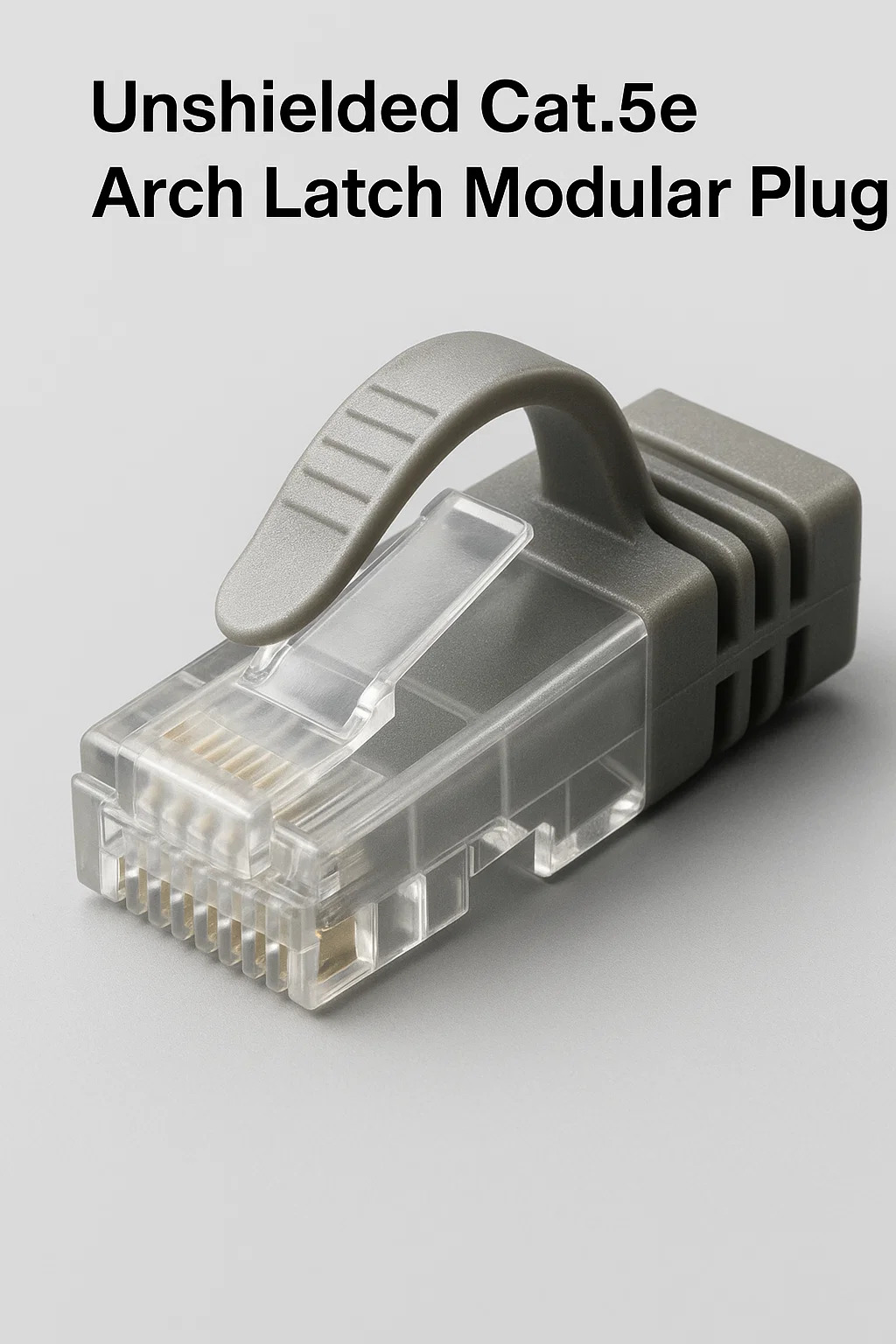

Prise modulaire à loquet en arc Cat.5e non blindée

1. Objectif principal de la conception

Rétention physique sécurisée : comporte un loquet arqué (onglet surélevé et nervuré) pour une prise haute tension, empêchant un débranchement accidentel dans les zones sujettes aux vibrations (par exemple, sous les bureaux, les sols d'atelier).
Performances de base : prend en charge Ethernet 1 Gbit/s pour une utilisation bureautique/industrielle légère où les interférences électromagnétiques sont minimes.

2. Principales caractéristiques physiques

Loquet renforcé :
La conception en arc épais résiste aux cassures lorsqu'elle est accrochée par les pieds, les chariots ou l'équipement.
Soulagement de la tension :
Gaine de câble de préhension des rampes internes (pas de Kevlar nécessaire), survivant à une force de traction de 50 lb.
Simplicité sans outil :
Pas de clips ni de vis : le loquet se libère en appuyant avec le pouce à un angle de 45°.

3. Processus de résiliation

Dénuder et aligner :
Retirez la gaine ½" ; disposez les fils dans l'ordre T568B (pas de détorsion > 13 mm).
Glissière et siège :
Poussez les fils dans la fiche jusqu'à ce que les pointes touchent la paroi avant.
Ondulation:
Pressez avec une pince à sertir standard ; le verrou se déploie automatiquement après la compression.

4. Applications cibles

Systèmes de point de vente au détail :
Sécurise les câbles lancés par les clients sous les comptoirs.
Laboratoires pédagogiques :
Résiste aux pieds de chaise qui roulent sur les cordons.
Industriel léger :
Stations latérales du convoyeur à faibles vibrations.

5. Scénarios d'échec et correctifs

6. Limites

Pas de blindage : échoue à proximité de moteurs, de micro-ondes ou de lignes à haute tension.
Cat.5e uniquement : pas pour les mises à niveau à 10 Gbit/s.
Réutilisabilité : le loquet s'affaiblit après 5 retraits ; remplacez-le s’il est desserré.

7. Contre. Prise standard Cat.5e
